हांग्जो फूयांग डी एंड टी उद्योग कं, लिमिटेड
फूयांग डी एंड टी उद्योग कं, लिमिटेड स्पंज कटर, ईपीएस कटर, पु फोम कटर और काटने की मशीन के निर्माण में माहिर हैं।हमारी कंपनी फोम उद्योग में प्राप्त एक लंबे अनुभव का लाभ उठाती है, निरंतर तकनीकी अनुसंधान में और सामग्री और नई तकनीक के सटीक अध्ययन में, इसलिए हम आपके लिए उपयुक्त काटने की मशीन का उत्पादन कर सकते हैं।
उत्पत्ति के प्लेस: | झेजियांग, चीन |
---|---|
ब्रांड नाम: | D&T |
मॉडल संख्या: | डीटीपीक्यू-1650 |
न्यूनतम आदेश मात्रा: | 1 सेट |
मूल्य: | USD 8000 - 12000 / set |
पैकेजिंग विवरण: | फिल्म + लकड़ी का बक्सा |
प्रसव के समय: | 40 कार्य दिवस |
भुगतान शर्तें: | टी/टी, एल/सी, पेपैल |
आपूर्ति की क्षमता: | 20 सेट / माह |
मैक्स। उत्पाद का आकार: | L2500*W1650*H1200mm | मोटाई काटना: | 2.0-200 मिमी |
---|---|---|---|
चाकू काटना: | 8500mm | नियंत्रण प्रणाली: | ट्रांसड्यूसर |
काटने की गति: | 0-25 मीटर / मिनट | कुल शक्ति: | 8.14kw |
समग्र आयाम: | L5800*W3500*H2400mm | कुल वजन: | 2000 किलो |
हाई लाइट: | 25 मीटर / मिनट स्वचालित स्लाइसिंग मशीन,ईवा स्वचालित स्लाइसिंग मशीन,ईवा क्षैतिज फोम काटने की मशीन |
नमूना | डीटीपीक्यू-1650 | डीटीपीक्यू-2150 |
मैक्स। उत्पाद का आकार | L2500*W1650*H1200mm | L3000*W2500*H1200mm |
मोटाई काटना | 2.0-200 मिमी | 2.0-200 मिमी |
चाकू काटना | 8500mm | 9400 मिमी |
नियंत्रण प्रणाली | ट्रांसड्यूसर | ट्रांसड्यूसर |
काटने की गति | 0-25 मीटर / मिनट | 0-25 मीटर / मिनट |
कुल शक्ति | 8.14kw | 8.14kw |
समग्र आयाम | L5800*W3500*H2400mm | L7800*W4200*H2400mm |
कुल वजन | 2000 किलो | 2200 किग्रा |

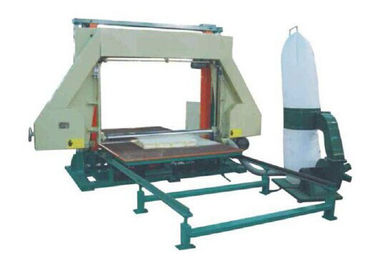

यह मशीन आवृत्ति रूपांतरण और गति विनियमन की नवीनतम विदेशी तकनीक को अपनाती है, और मुख्य रूप से फोम के क्षैतिज पारस्परिक स्लाइसिंग के लिए उपयुक्त है।यह पूरी तरह से स्वचालित डिजिटल के साथ आता है
नियंत्रण प्रणाली आसान संचालन और सटीक काटने सुनिश्चित करती है।
मशीन संरचना
& इस मशीन में एक बेस, एक बेल्ट टूल होल्डर, एक वर्कबेंच और एक इलेक्ट्रिक ऑपरेशन बॉक्स होता है।
और मशीन का आधार नींव, कॉलम, स्लाइडिंग स्लीव, स्क्रू और उसके नट, बीम, लिफ्टिंग स्क्रूड्राइवर आदि से बना होता है।
और बेल्ट टूल होल्डर में टूल होल्डर, बेल्ट कटर व्हील और उसके ड्राइविंग डिवाइस, बेल्ट कटर, कटर बॉक्स, झुकाव समायोजन तंत्र, सुरक्षात्मक आवरण आदि होते हैं।
& वर्कटेबल में एक प्लेटफॉर्म, गाइड व्हील्स, गाइड रेल्स, ब्रैकेट्स, प्लेटफॉर्म ड्राइव डिवाइसेज, बफर्स आदि होते हैं।
काम करने का सिद्धांत
1. फोम को प्लेटफॉर्म पर रखने के बाद, बेस पर ड्राइव मोटर, वी-बेल्ट और वर्म गियर रिड्यूसर के साथ, ट्रांसमिशन गियर और रैक को प्लेटफॉर्म के पीछे घुमाने के लिए ड्राइव करें, ताकि प्लेटफॉर्म गाइड की ओर चला जाए रेल और ड्रम के माध्यम से पारस्परिक तरीके से गुजरता है।गाइड रेल के दोनों सिरों को एडजस्टेबल ट्रैवल स्विच से लैस किया गया है, ताकि प्लेटफॉर्म समानांतर फीडिंग और कटिंग सुनिश्चित करने के लिए प्रीसेट स्पेस रेंज के भीतर समानांतर दिशा में आगे बढ़ सके।प्लेटफ़ॉर्म के हिलने पर उत्पन्न कंपन को कम करने के लिए प्लेटफ़ॉर्म और गाइड रेल के बीच एक बफर स्थापित किया जाता है।
2. बेल्ट कटर होल्डर पर बेल्ट कटर व्हील लगाया जाता है।ड्राइव मोटर वी-बेल्ट चरखी के साथ सहयोग करती है, और बेल्ट कटर व्हील को घुमाने के लिए ड्राइव करती है, ताकि बेल्ट कटर बेल्ट कटर व्हील के चारों ओर घूम सके।बेल्ट चाकू धारक ब्लेड को तेज रखने के लिए बेल्ट चाकू पीसने वाले पहियों से लैस है।बेल्ट टूल रेस्ट को उठाने और कम करने को दूसरे ड्राइव मोटर द्वारा नियंत्रित किया जाता है।गियर रिड्यूसर द्वारा ड्राइव मोटर को डिसेलेरेट करने के बाद, ड्राइव मोटर दोनों सिरों पर बेवल गियर्स के साथ लीड स्क्रू को चलाती है, जिससे लेड स्क्रू नट और स्लाइडिंग स्लीव को लिफ्टिंग मूवमेंट का एहसास करने के लिए लेड स्क्रू नट से जोड़ा जाता है।चाकू धारक के साथ।
3. मशीन को ऑपरेशन पैनल द्वारा नियंत्रित किया जाता है।ऑपरेशन बॉक्स का पैनल एक पावर स्विच, विभिन्न नियंत्रण बटन, ऑपरेशन इंडिकेटर लाइट, साथ ही एक मोटाई गेज, आगे, पीछे, देरी बटन, आउटपुट गेज आदि से सुसज्जित है।
4. मशीन एक कटर झुकाव समायोजन तंत्र से भी सुसज्जित है।फोम को चाकू से काटते समय, झुकाव कोण (चाकू के तल और क्षैतिज तल के बीच के कोण) को फोम की मोटाई और घनत्व के अनुसार चुना जा सकता है।झुकाव का सामान्य मान -2° से +3° तक होता है, जो इस प्रकार है:
