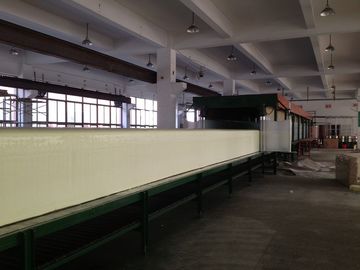

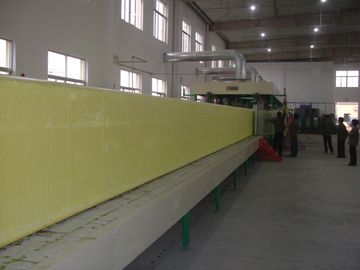

स्पंज बनाने के लिए मानक पूरी तरह से स्वचालित क्षैतिज फोम उत्पादन लाइन
ए प्रत्येक घटक के विनिर्देश:
1. स्टिर्स मिक्स रैक और स्पंजी कंट्रोल प्लेटफॉर्म 4m×3.2m×3.2m(L×W×H)
2. सुखाने वाली सुरंग का ड्रॉप बोर्ड 17.5m×2.4m×1.2m(L×W×H)
3. सुखाने वाली सुरंग का साइड लिंक जोड़ 17.5m×2.4m×1.2m(L×W×H)
4. सुखाने वाले ओवन का रैक 16.9m×4.55m×3.2m(L×W×H)
5. सुखाने वाली सुरंग में स्तर परिवहन लाइन 17.5m×2.4m×0.8m(L×W×H)
6. मशीन काटने के लिए स्पंज वैडिंग की चौड़ाई 2.4m×1.30m (W×H)
(अंडरकट प्रकार)
बी मुख्य तकनीकी विनिर्देश और कार्य:
1. उपकरण का समग्र आयाम: 34m×4.55m×3.2m (L+कुल चौड़ाई+H)
2. फोमिंग सामग्री के घटक की मात्रा: 13
3. उत्पाद की चौड़ाई: 1200 मिमी ~ 2300 मिमी
4. उत्पाद की ऊँचाई: 1200MM
5. घनत्व: 10 किलो / एम³ ~ 50 किलो / एम³
6. क्षमता: 2000 मिमी / मिनट ~ 7000 मिमी / मिनट
7. अधिकतम क्षमता: 200 ~ 300 एल / मिनट
8. झाग बनाने की विधि: 1)।नीचे की ओर, बोलबाला (ऊपर, नीचे, सामने, या पीछे समायोज्य)
2))।गर्त प्रकार (मैच 2 फोमिंग गर्त: W1550mm/w2100mm)
9. झिल्ली लिफ्ट किस्त (फ्लैट टॉपिंग फ़ंक्शन)
10. सामग्री की कमी के लिए गिरफ्तारी की घोषणा (फोमिंग प्रोटेक्ट फंक्शन)
11. सुखाने वाली सुरंग का ड्रॉप बोर्ड विद्युत द्वारा ऊंचाई और चौड़ाई संचालित करता है
12. सुखाने वाली सुरंग के साइड लिंक जोड़ की परिवहन लाइन विद्युत द्वारा संचालित ऊंचाई और चौड़ाई
13. बॉडी पेपर और फिल्म अपने आप दूर हो जाती है
14. दो मिक्स स्टिर (Φ100mm) और प्री-मिक्सर को बदलना आसान है
15. विस्तार को नियंत्रित करने की विधि:
1)। पीएलसी द्वारा नियंत्रण, एक बार लगातार विभिन्न प्रकार के स्पंज के प्रकार
2)। संपूर्ण ट्रांसड्यूसर नियंत्रण, उत्पादन लाइन सिंक्रनाइज़ेशन;
16. स्पंज का अधिकतम आकार: 1500 मिमी × 2300 मिमी × 1300 मिमी (एल × डब्ल्यू × एच)।
17. मिक्स स्टिर की विद्युत मशीनरी शक्ति: 37kw
18. कुल शक्ति: 130kw
सी. मुख्य स्वभाव और सामग्री का निर्देश
1. कच्चा माल पॉट (वायुमंडलीय दबाव)
|
टाइप |
प्रयोग |
विनिर्देश |
मात्रा |
|
बडा मटका |
पीपीजी |
निरंतर के साथ 6m³/δ 5mmA3 कार्बन स्टील तापमान |
1 |
|
बडा मटका |
पीपीजी + पाउडर, सफेद तेल |
4m³/δ 5mmA3 कार्बन स्टील स्थिरांक के साथ तापमानव्यवस्था |
2 |
|
बडा मटका |
टीडीआई |
4m³/δ 4mm स्टेनलेस स्टील, स्थिर के साथ स्टिर तापमान |
1 |
|
बडा मटका |
एम सी |
2m³/δ 3mm स्टेनलेस स्टील, स्थिरांक के साथ तापमान |
1 |
|
मटका |
पानी |
400L / δ 1.5 मिमी स्टेनलेस स्टील, स्वचालित के साथ पानी जोड़ने की प्रणाली और पानी फिल्टर |
1 |
|
मटका |
सिलिकॉन तेल, अग्निरोधक,काला |
200L/δ 1.5mm स्टेनलेस स्टील |
3 |
|
मटका |
अमीन, स्टैनम, रंग पदार्थ |
120L/δ 1.5mm स्टेनलेस स्टील |
4 |
|
मटका
|
स्टोन पाउडर हलचल |
1.0m³/δ 3mm/A3 स्टील का पट्टा स्टिर |
1 |
|
मटका |
एम सी |
118L मानक पॉट |
1 |
विवरण:
इस मशीन का उपयोग ज्यादातर सॉफ्ट यूरेथेन फोम रबर प्रोडक्शंस के उत्पादन के लिए किया जाता है
(घनत्व के बारे में है10-50 किग्रा / मी³)।
यह ऑटोमेटन-एक्शन स्तर उच्च है। उत्पादन कम लागत कम है और ऑपरेशन है
सरल। यह वांछनीय हैफर्नीचर में फोम रबर के उत्पादों के निर्माण के लिए उपकरण,
जूते, परिधि, इलेक्ट्रॉन कपड़े और ऑटोमोबाइल उद्योग।
भुगतान की शर्तें: अनुबंध पर हस्ताक्षर करने पर टी / टी द्वारा 30% अग्रिम भुगतान
प्रसव या दृष्टि की पुष्टि एल / सी से पहले 70% टी / टी द्वारा कवर किया गया।
स्थापना और स्टार्ट-अप: स्थापना, कमीशनिंग के समन्वय के लिए 2 तकनीशियनों को सौंपा जाएगा
प्रशिक्षण, उड़ान के लिए लागत और उपयुक्त आवास प्लस USD60/दिन अतिरिक्त शुल्क लिया जाएगा।
वारंटी: 12 महीने सीमित वारंटी।वियर पार्ट्स को छोड़कर डिलीवरी की तारीख से शुरू।
वारंटी अवधि के दौरान बदले जाने वाले पुर्जों की शिपिंग लागत ग्राहक को वहन करनी होगी।
