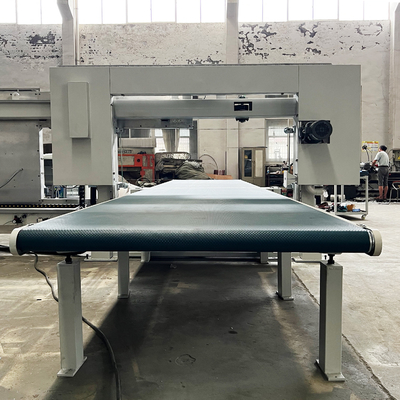

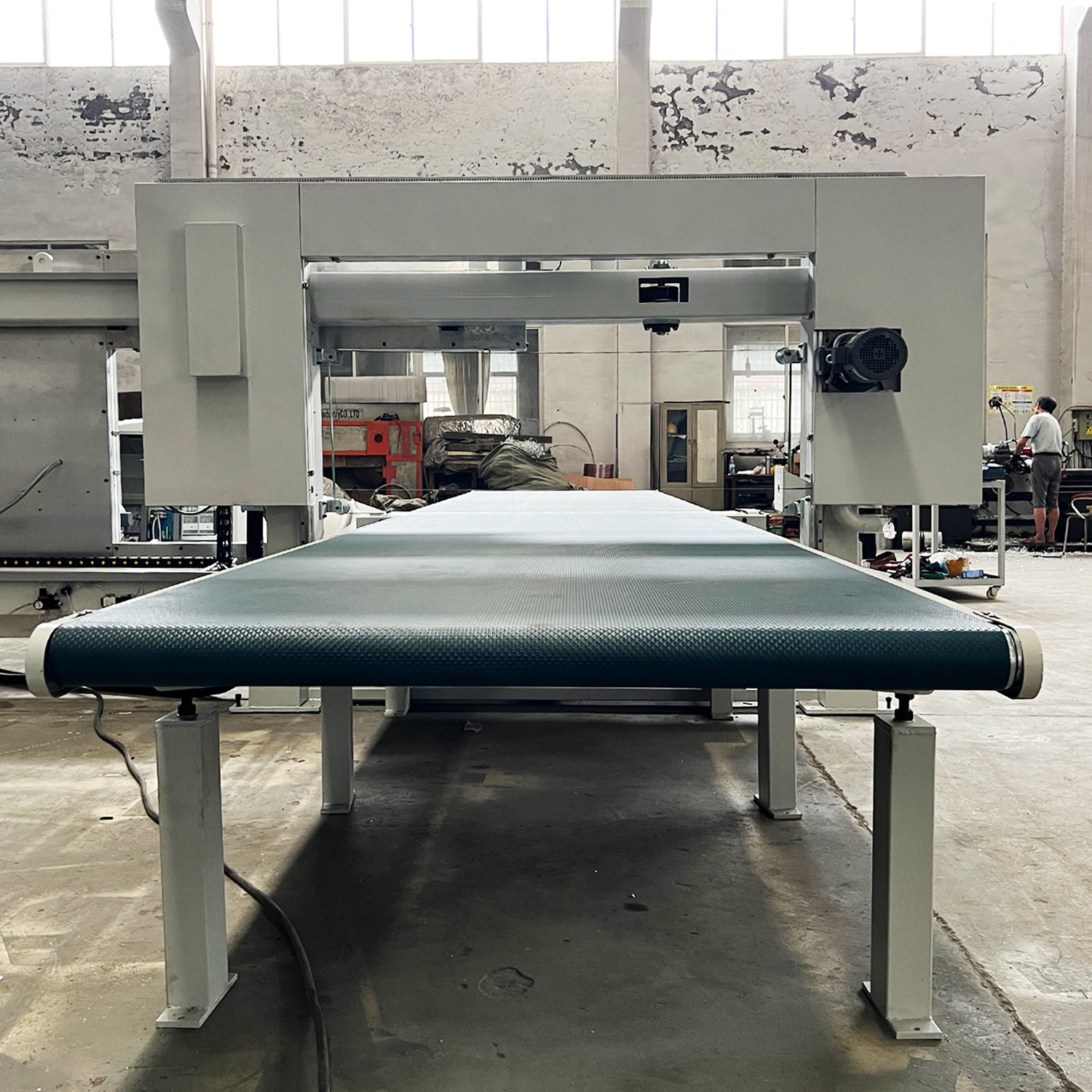

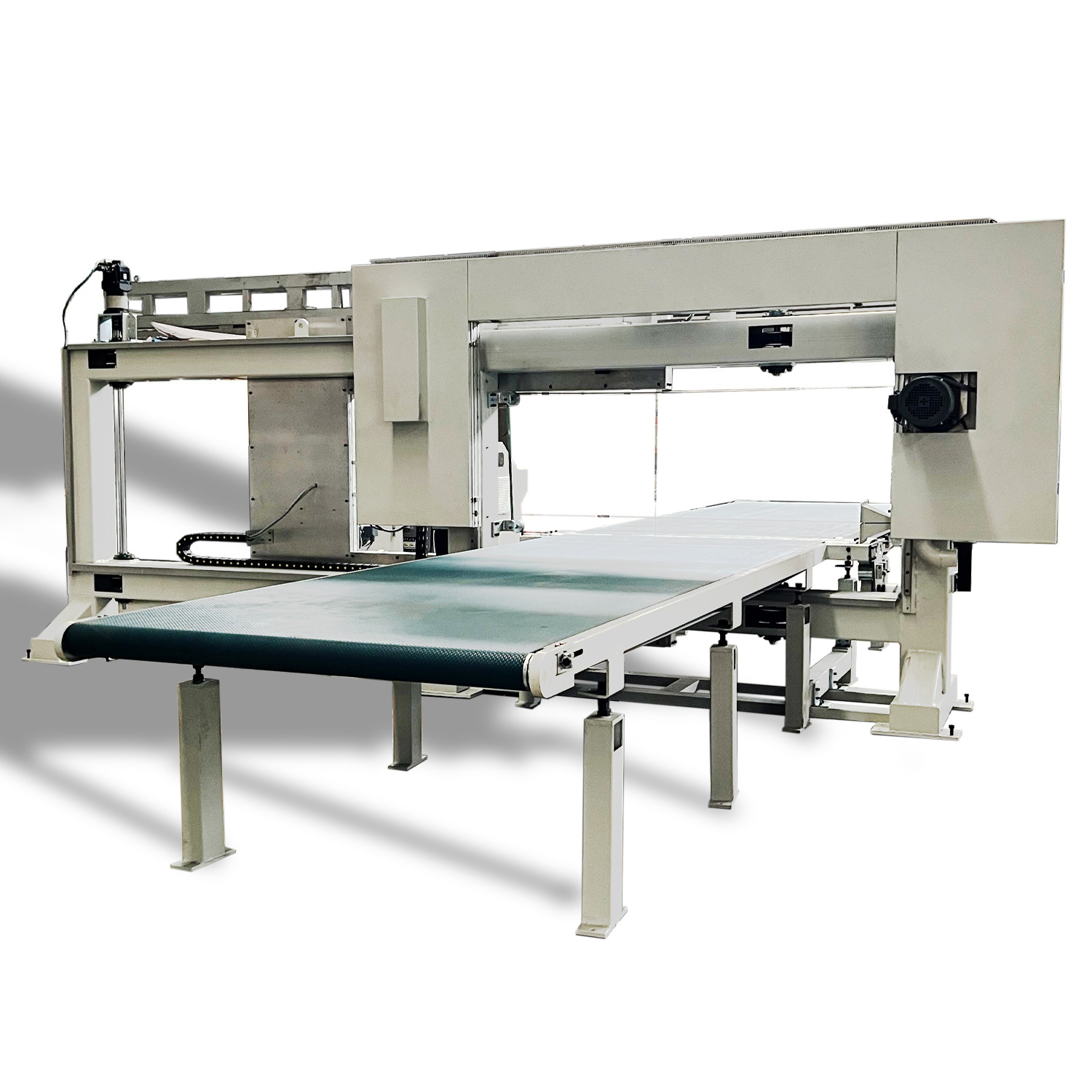

कठोर फोम के लिए ऊर्ध्वाधर तेजी से तार फोम काटने की मशीन
1. नरम और कठोर पीयू, ईपीएस, पीई, पीवीसी, ईवीए, रॉक वॉल, फेनोलिक फोम पर लागू होता है।
2. काटने की लाइनः तेज काटने की लाइन
3डी एंड टी फास्टवायर समोच्च कटर एक बहुमुखी मशीन है जो एक उच्च गति से चलती घर्षण तार का उपयोग करती है जो इसे विभिन्न कठोर और लचीले फोम से जटिल दो आयामी आकारों को काटने में सक्षम बनाती है।इनमें लचीला और कठोर पीयू शामिल हैईपीएस, पीई, पीवीसी, ईवीए, रॉक वॉल और फेनोलिक फोम। सभी मशीनें बेहतर डी एंड टी प्रोफाइलर सॉफ्टवेयर द्वारा संचालित होती हैं, जो डिजाइन प्रक्रिया को तेज करती है और ऑपरेटरों को फोम ब्लॉक से सीखने में सक्षम बनाती है।
*फास्ट वायर कॉन्टूर कटर में दुर्घटनाओं के लिए एक व्यापक सुरक्षा प्रणाली है। जिसमें शामिल हैंः सुरक्षा द्वार खोलने पर सभी मोटर बंद हो जाते हैं;
मशीन और कंट्रोल बॉक्स पर आपदा आपातकालीन बटन हैं; जब काटने की लाइन टूट जाती है तो ब्रेक सिस्टम।
विनिर्देशः
यह उन्नत और पूर्ण स्वचालित कम्प्यूटरीकृत फोम समोच्च काटने की मशीन है।
फोम को किसी भी 2D जटिल आकार में काट सकता है।
आसान नियंत्रण
यह फोम काटने की मशीन सबसे उन्नत और पूरी तरह से स्वचालित कम्प्यूटरीकृत फोम समोच्च काटने की मशीन है, जो कम्प्यूटरीकृत प्रणाली द्वारा विभिन्न आकारों को काट सकती है।
ईवीए फोम समोच्च कटर कंप्यूटर संचालित है और फोम ब्लॉक के आकार को डिजाइन करने के लिए सीएडी सॉफ्टवेयर का उपयोग करता है। फोम ब्लॉक का पूर्ण उपयोग करें, कच्चे माल (फोम ब्लॉक) की लागत को बहुत बचाएं।
सीएडी सॉफ्टवेयर के अलावा हमने एक और ड्राफ्टिंग सॉफ्टवेयर भी बनाया है, जिसे हमारे इंजीनियरों ने बनाया है, जिसका उपयोग करना बहुत आसान है। ऑपरेटरों को केवल सरल कंप्यूटर ज्ञान प्रशिक्षण प्राप्त करने की आवश्यकता है।
उच्च परिशुद्धता सर्वो प्रणाली से लैस; तेज काटने की गति, सटीक काटने; काम की दक्षता में सुधार। 85% धूल कम शोर के साथ काटने के दौरान बैग में एकत्र की जाती है।
ऑपरेटिंग सिस्टम: विंडोज एक्सपी
डिजाइन सॉफ्टवेयर: ऑटो सीएडी/स्वयं विकसित सीएनसी ऑपरेटिंग सॉफ्टवेयर।
काटने का सॉफ्टवेयर: डी एंड टी प्रोफाइल सॉफ्टवेयर।
आवेदनः
सीएनसी फास्ट वायर कंटूर कटर को निर्माण उद्योग में प्रयुक्त विशेष इन्सुलेशन सामग्रियों के लिए विकसित किया गया था और इसका उपयोग विभिन्न प्रकार के उच्च घनत्व वाले फोम को स्लाइस करने और बनाने के लिए किया जा सकता है।
निर्माण, आंतरिक सजावट, विज्ञापन, खिलौना मॉडल उद्योग, एयरोस्पेस मॉडल, फर्नीचर निर्माण और पैकेजिंग के लिए उपयुक्त। नियंत्रण प्रणाली स्वतंत्र रूप से विकसित की गई है,और सेवा चिंता मुक्त हैहमारा लक्ष्य आपके लिए सबसे आदर्श उत्पादन उपकरण तैयार करना है।
तकनीकी विनिर्देश
| अधिकतम ब्लॉक का आकार | लम्बाई | 2500 मिमी |
| चौड़ाई | 1225 मिमी | |
| ऊँचाई | 1000 मिमी | |
| नियंत्रण यंत्र | औद्योगिक कंप्यूटर | |
| कम्प्यूटर संचालन प्रणाली | विंडोज7 | |
| सॉफ्टवेयर | डी एंड टी प्रोफाइलर | |
| स्वीकार्य फ़ाइल स्वरूप | डीएक्सएफ/डीडब्ल्यूजी | |
| काटने वाले तारों की संख्या | दोहरी तार (क्षैतिज + लंबवत) | |
| तार की लंबाई काटना | ~8500 मिमी (मशीन द्वारा निर्माता द्वारा पुष्टि की जानी चाहिए) | |

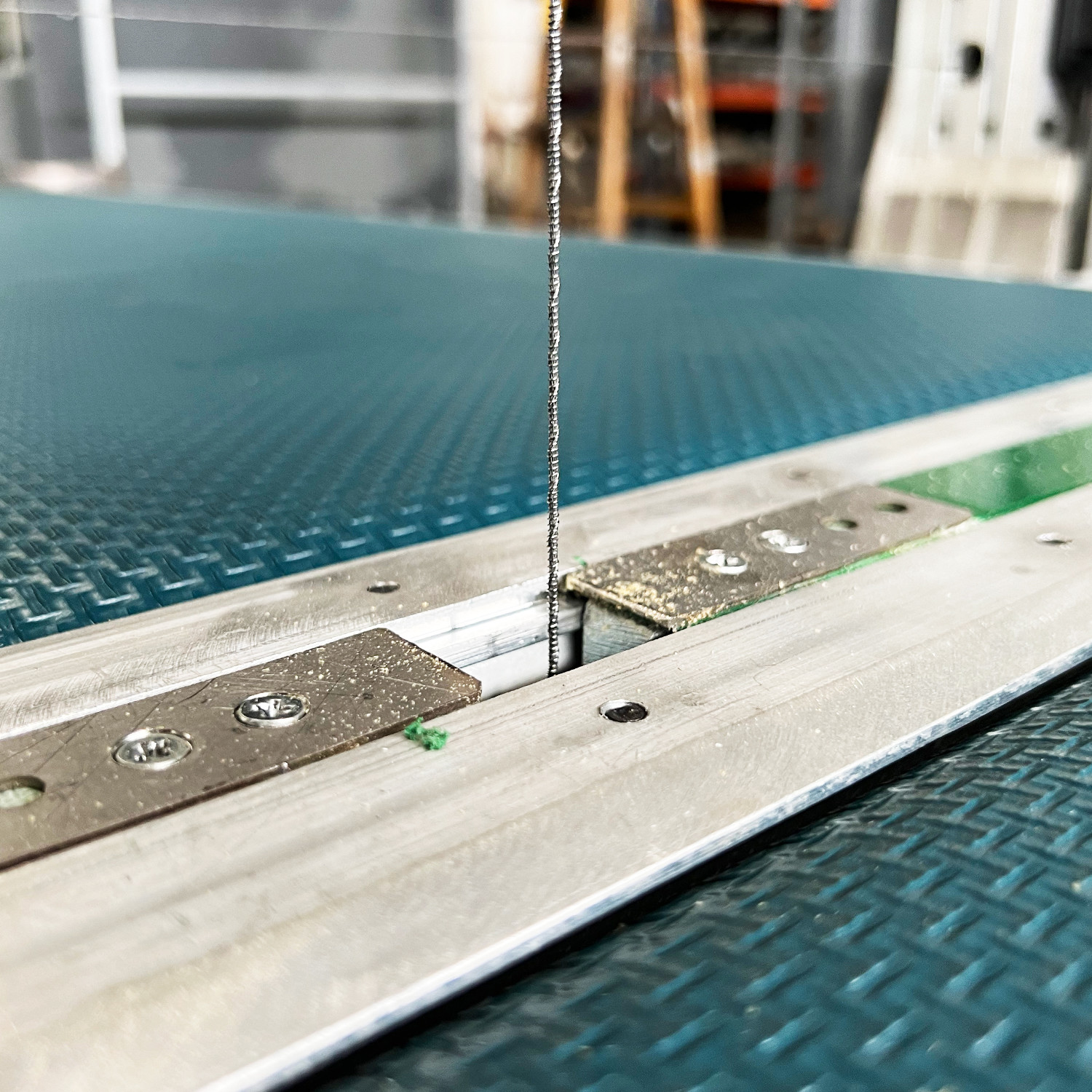

| काटने के तार का व्यास | 0.8~2.0 मिमी | |
| उड़ते हुए पहिया का व्यास | 300 मिमी | |

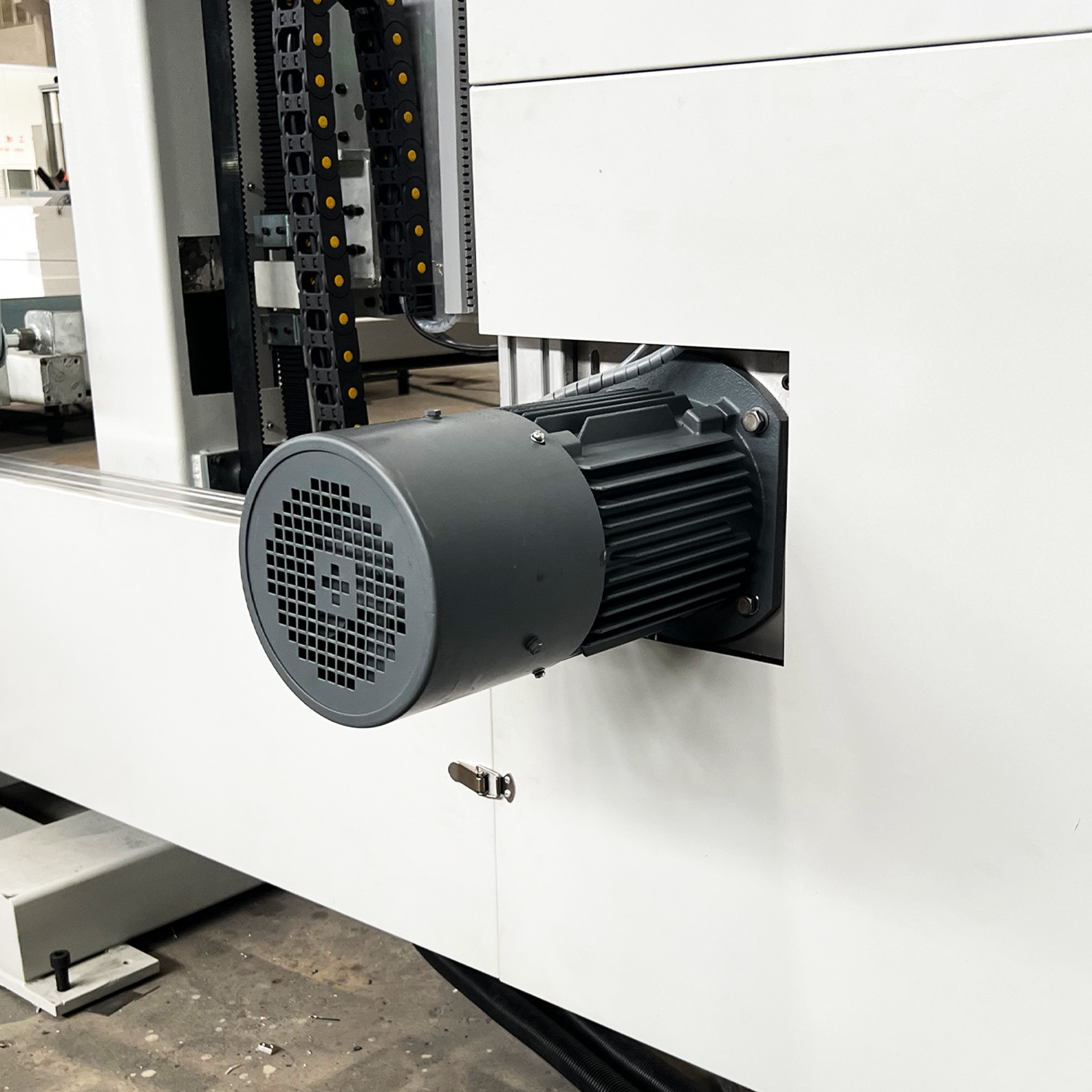

| मुख्यतः मोटर | एबीबी, 3kW*2pcs | |
| पहिया की गति | 2860rpm | |
| इन्वर्टर | पैनासोनिक, 3kW मोटर के लिए | |
| काटने की गति | 0~6 मीटर/मिनट | |
| सटीकता | ±0.5 मिमी | |
| कुल शक्ति | 11kW, 400/240V, 50Hz | |
| सकल वजन | 2800 किलोग्राम | |
| समग्र आयाम | 5500*5500*2600 मिमी | |
