स्पंज बनाने के लिए क्षैतिज फोम उत्पादन लाइन मानक पूर्ण स्वचालित स्पंज उत्पादन लाइन
A. प्रत्येक घटक के विनिर्देश:

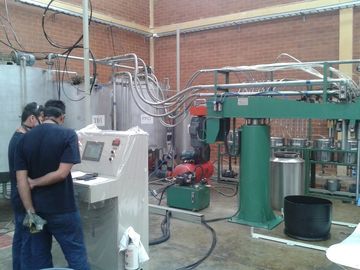

1. मिश्रण रैक और स्पंज नियंत्रण मंच 4m × 3.2m × 3.2m हलचल ((L × W × H)

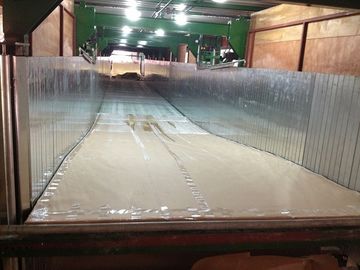

2सूखी सुरंग का ड्रॉप बोर्ड 17.5m×2.4m×1.2m ((L×W×H)
3सूखी सुरंग का साइड लिंक ज्वाइंट 17.5m × 2.4m × 1.2m ((L × W × H)
4सूखी भट्ठी का रैक 16.9m×4.55m×3.2m ((L×W×H)
5सूखी सुरंग में स्तर परिवहन लाइन 17.5m×2.4m×0.8m ((L×W×H)
6काटने की मशीन के लिए स्पंज वाट की चौड़ाई 2.4m × 1.30m (W × H)
(अंडरकट प्रकार)
B. मुख्य तकनीकी विनिर्देश और कार्यः
1उपकरण का कुल आयाम: 34m×4.55m×3.2m ((L+कुल चौड़ाई+H)
2फोमिंग सामग्री के घटक की मात्राः 13
3उत्पाद की चौड़ाईः 1200mm~2300mm
4उत्पाद की ऊंचाईः ≤1200 मिमी
5घनत्व: 10 किलोग्राम/एम3~50 किलोग्राम/एम3
6क्षमताः 2000 मिमी/मिनट~ 7000 मिमी/मिनट
7अधिकतम क्षमताः 200~300L/मिनट
8. फोमिंग का तरीका: 1) नीचे स्प्रिट, स्वैग (ऊपर, नीचे, सामने या पीछे समायोज्य)
2) ट्रिग प्रकार (मैच 2 फोमिंग ट्रिगः W1550mm/w2100mm)
9झिल्ली लिफ्ट किस्त (फ्लैट टॉपिंग फ़ंक्शन)
10. सामग्री की कमी के लिए गिरफ्तार करने की घोषणा (फूमिंग सुरक्षा समारोह)
11ड्रॉप बोर्ड सूखी सुरंग की ऊंचाई और चौड़ाई विद्युत द्वारा संचालित
12सूखी सुरंग के साइड लिंक ज्वाइंट के परिवहन लाइन की ऊंचाई और चौड़ाई विद्युत द्वारा संचालित
13. शरीर कागज और फिल्म स्वचालित रूप से दूर रखा
14. दो मिश्रण हलचल (Φ100 मिमी) और प्री-मिक्सर को बदलना आसान है
15विस्तार को नियंत्रित करने की विधि:
पीएलसी द्वारा नियंत्रण, स्पंज के विभिन्न प्रकार के प्रकार लगातार एक बार
2) पूरे ट्रांसड्यूसर नियंत्रण, उत्पादन लाइन सिंक्रनाइज़ेशन;

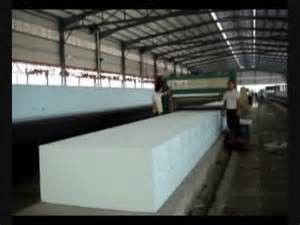

16स्पंज का अधिकतम आकारः 1500 मिमी×2300 मिमी×1300 मिमी ((L×W×H) ।
17मिश्रण मशीनों की विद्युत शक्तिः 37kw
18कुल शक्तिः 130 किलोवाट
सी. मुख्य विनियमन और सामग्री के निर्देश

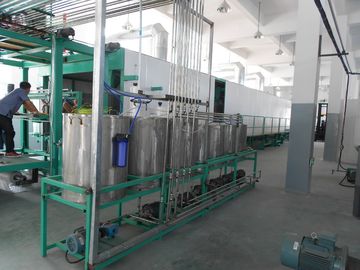

1कच्चा माल बर्तन (वायुमंडलीय दबाव)
|
प्रकार |
प्रयोग |
विनिर्देश |
मात्रा |
|
बड़ा बर्तन |
पीपीजी |
निरंतर के साथ 6m3/δ 5mmA3 कार्बन स्टील तापक्रम |
1 |
|
बड़ा बर्तन |
PPG+ पाउडर, सफेद तेल |
निरंतर के साथ 4m3/δ 5mmA3 कार्बन स्टील तापक्रमप्रणाली |
2 |
|
बड़ा बर्तन |
टीडीआई |
4m3/δ 4 मिमी स्टेनलेस स्टील, निरंतर के साथ हलचल तापक्रम |
1 |
|
बड़ा बर्तन |
एमसी |
2m3/δ 3 मिमी स्टेनलेस स्टील, निरंतर के साथ तापक्रम |
1 |
|
पोट |
पानी |
400L/δ 1.5 मिमी स्टेनलेस स्टील,स्वचालित के साथ पानी जोड़ने की प्रणाली और पानी फिल्टर |
1 |
|
पोट |
सिलिकॉन तेल, अग्निरोधी,काला |
200L/δ 1.5 मिमी स्टेनलेस स्टील |
3 |
|
पोट |
अमीन, स्टैनम, रंग |
120L/δ 1.5mm स्टेनलेस स्टील |
4 |
|
पोट
|
पत्थर का पाउडर मिलाता है |
1.0m3/δ 3 मिमी/A3 स्टील स्ट्रैप रिगर्स |
1 |
|
पोट |
एमसी |
118 लीटर मानक बर्तन |
1 |
विवरण:
यह मशीन मुख्य रूप से नरम यूरेथेन फोम रबर उत्पादन के उत्पादन के लिए प्रयोग किया जाता है
(घनत्व लगभग10-50 किलोग्राम/मी3) ।
इसका ऑटोमेटिक-क्रिया स्तर उच्च है। उत्पादन कम कम लागत है और संचालन आसान है।
सरल.यह वांछनीय हैफर्नीचर में फोम रबर के उत्पादों के निर्माण के लिए उपकरण,
जूते,परिधि,इलेक्ट्रॉनिक कपड़े और ऑटोमोबाइल उद्योग।
भुगतान की शर्तेंः अनुबंध पर हस्ताक्षर करने पर टी/टी द्वारा 30% अग्रिम भुगतान
टी/टी द्वारा 70% वितरण या दृष्टि पुष्टि एल/सी से पहले कवर किया जाता है।
स्थापना और प्रारंभ-अपः 2 तकनीशियनों को स्थापना, कमीशनिंग का समन्वय करने के लिए सौंपा जाएगा
प्रशिक्षण, उड़ान की लागत और उपयुक्त आवास प्लस USD60/दिन का अतिरिक्त शुल्क लिया जाएगा।
वारंटीः 12 महीने की सीमित वारंटी। वितरण की तारीख से शुरू होने वाले पहनने वाले भागों को छोड़कर।
वारंटी अवधि के दौरान प्रतिस्थापित किए जाने वाले भागों के लिए शिपिंग लागत ग्राहक द्वारा वहन की जानी है।
